Identifier les principaux composants de l'interface

Tâches à réaliserTâches à réaliser⚓

  • Ouvrir FreeCAD et charger à nouveau le document xxtuto1.FCStd si nécessaire ;

  • Repérer les éléments ci-dessous de l'interface de FreeCAD :

Conseil : panneau Tâches autonome⚓

Par défaut, le panneau Modèle est ancré à gauche, le panneau Tâches W est autonome :

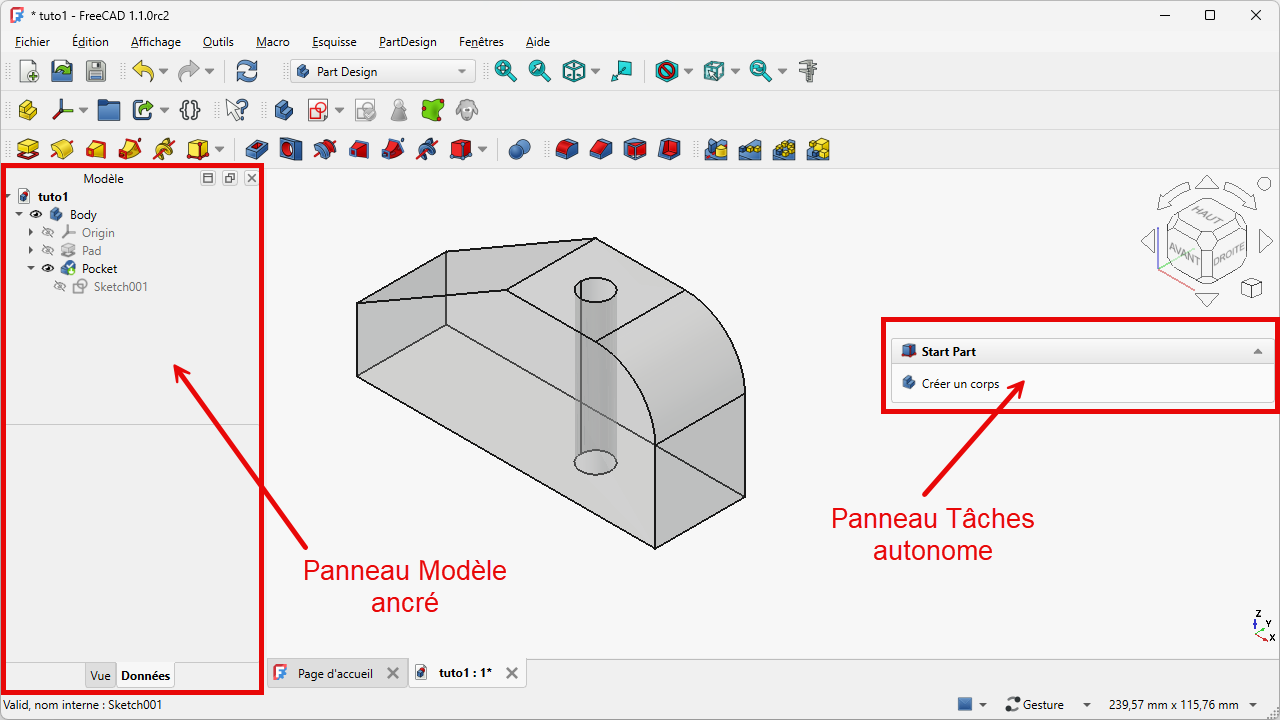

Panneau Tâches autonome

  • Si vous disposez d'un très grand écran ou de deux écrans pour travailler, vous pouvez laisser le panneau Tâches flottant ou l'ancrer sur un autre bord, comme sur la figure ci-dessous :

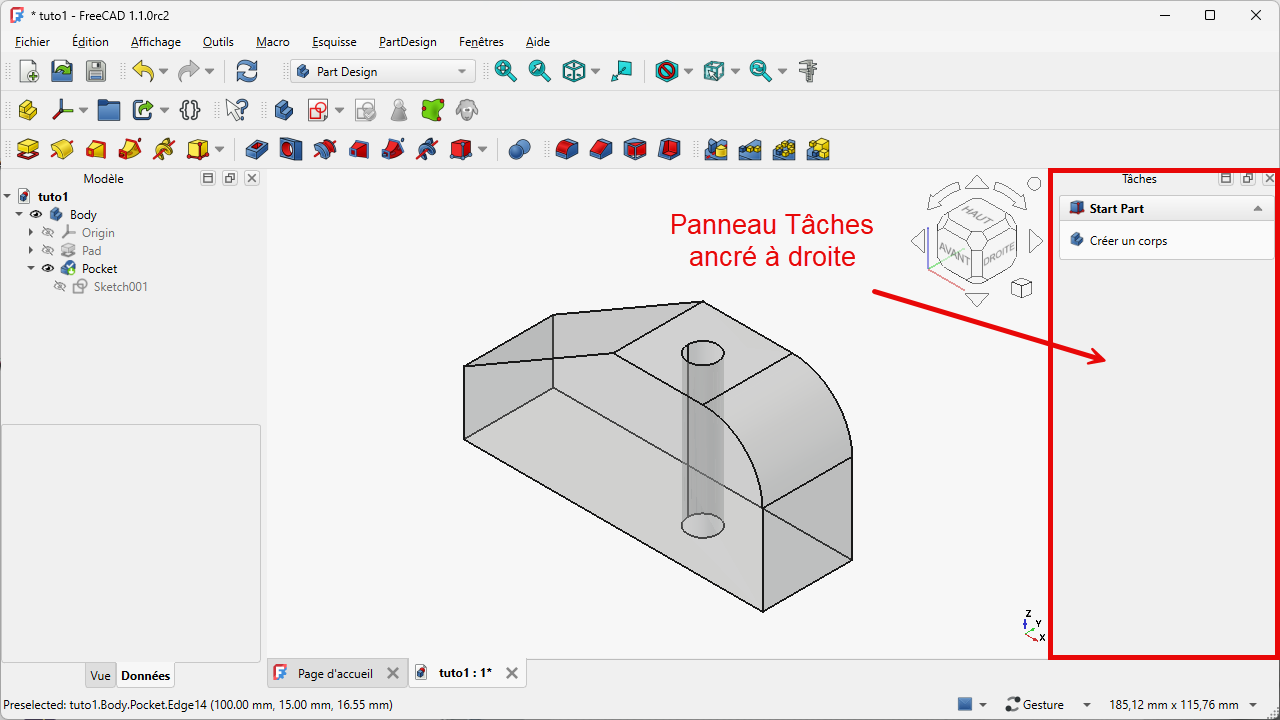

Panneau Tâches ancré à droite

  • sinon vous pouvez le combiner avec le panneau Modèle pour former deux onglets Modèle et Tâches, choix retenu dans ce parcours ;

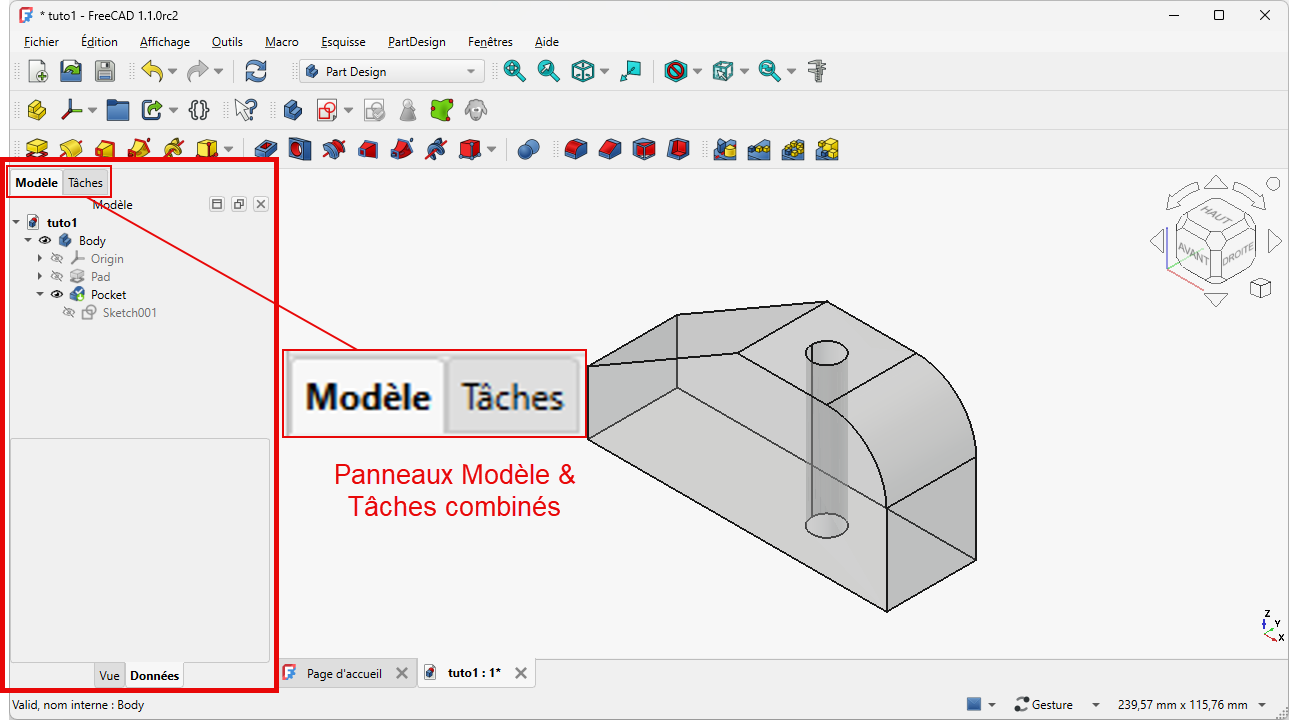

    Panneau Tâches combiné avec le panneau Modèle

Truc & astuceCombiner les panneaux Modèle & Tâches :⚓

  1. Cliquer sur le bouton Activer la superposition du panneau Tâches ;

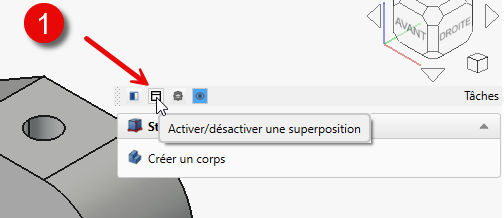

    Activer la superposition

    => Le panneau Tâches s’ancre à droite ;

  2. Cliquer gauche et maintenir appuyé la barre de titre du panneau Tâches pour le déplacer ;

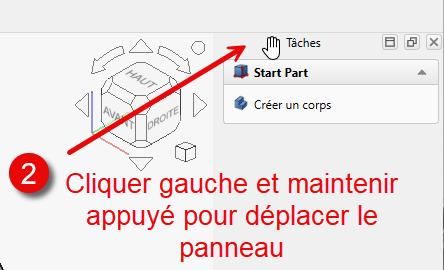

    Déplacer le panneau Tâches ancré à droite

  3. Déposer le panneau Tâches juste au dessus du panneau Modèle ;

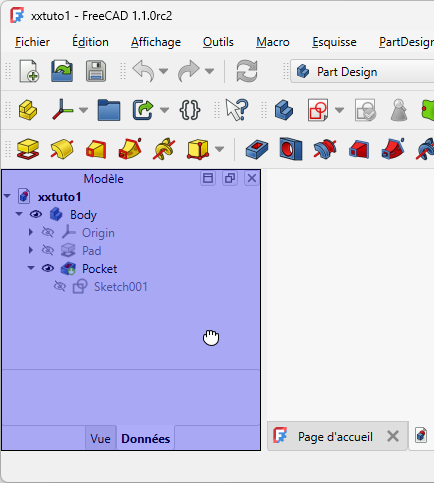

Panneau Tâches juste au dessus du panneau Modèle

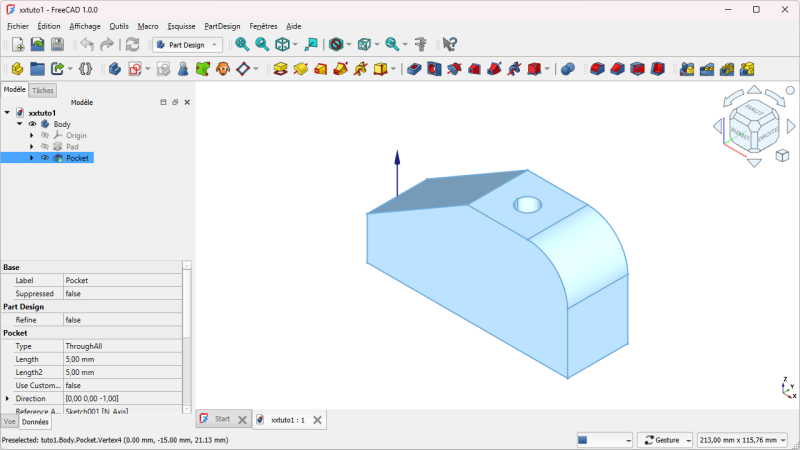

ÉcranInterface de FreeCAD⚓

  1. Barre de menus⚓

    Permet d'exécuter toutes les commandes de FreeCAD

    Sous Système d'exploitation Mac OS, cette barre de menus est intégrée à la barre générale des menus.

  2. Barres d'outils⚓

    Permet d'accéder rapidement à certaines commandes ;

    • L'affichage de ces barres d'outils dépend de l'atelier choisi,
    • Il est possible de personnaliser ces barres d'outils,

  3. Choix de l'atelier⚓

    Ce bouton déroulant permet de sélectionner l'atelier.

    Un atelier peut être considéré comme un ensemble d’outils spécialement regroupés pour une tâche donnée.

  4. Vue combinée⚓

    Il est composé de deux parties :

    • la partie supérieure comporte deux onglets: l'onglet Modèle et l'onglet Tâches ;

    • la partie inférieure affiche l'éditeur de propriétés. Il comporte deux onglets : Vue et Données.

    Onglet Modèle⚓

    L'onglet Modèle affiche la vue arborescente, qui représente le contenu du document, y compris les géométries 2D et 3D avec leur historique paramétrique,

    AttentionSi vous ne voyez pas les deux onglets Modèle et Tâches…⚓

    FreeCAD propose une nouvelle option pour le panneau de tâches : l'affichage sous la forme d'une fenêtre indépendante. Ce panneau indépendant est placé sous le panneau Modèles. Pour retrouver la vue combinée, il faut glisser déposer le panneau Tâches sur le panneau Modèle.

  5. Vue 3D⚓

    Affiche le contenu du document, plus précisément l’élément sélectionné dans l’arborescence du document.

    Retourner à l'image

  6. Cube de navigation⚓

    Le cube de navigation donne des informations visuelles sur l'orientation de la caméra dans la vue 3D en cours et peut être utilisé pour la modifier.

    Retourner à l'image

  7. Onglets des documents⚓

    FreeCAD permet de travailler sur plusieurs documents en même temps.

    Retourner à l'image

  8. Barre d'état⚓

    • Lorsque le pointeur de la souris se trouve sur un bouton ou un menu, les informations d'utilisation de cette commande sont affichées à la fois dans une fenêtre contextuelle et dans la barre d'état.
    • La barre d'état indique le mode de navigation souris et le niveau de zoom sur la droite.
    • Le niveau de zoom donne la taille de la Vue 3D en cours en unités appropriées pour l'échelle utilisée, par exemple, en millimètres (mm) ou en mètres (m).
    Retourner à l'image

Attention

En cas d'erreur ou d’avertissement, un volet Rapport apparaîtra sous la zone de travail. Après avoir pris connaissance du message, vous pourrez refermer ce volet.
