Épaulement intérieur [Parcours guidé FreeCAD 1.1]

Épaulement intérieur

2^ème étape : création d'un épaulement afin d'insérer plus tard un couvercle :

Tâches à réaliser - Tâches à réaliser⚓

Créer l'esquisse ci-dessous dans le plan XY contenant un rectangle Centré ;

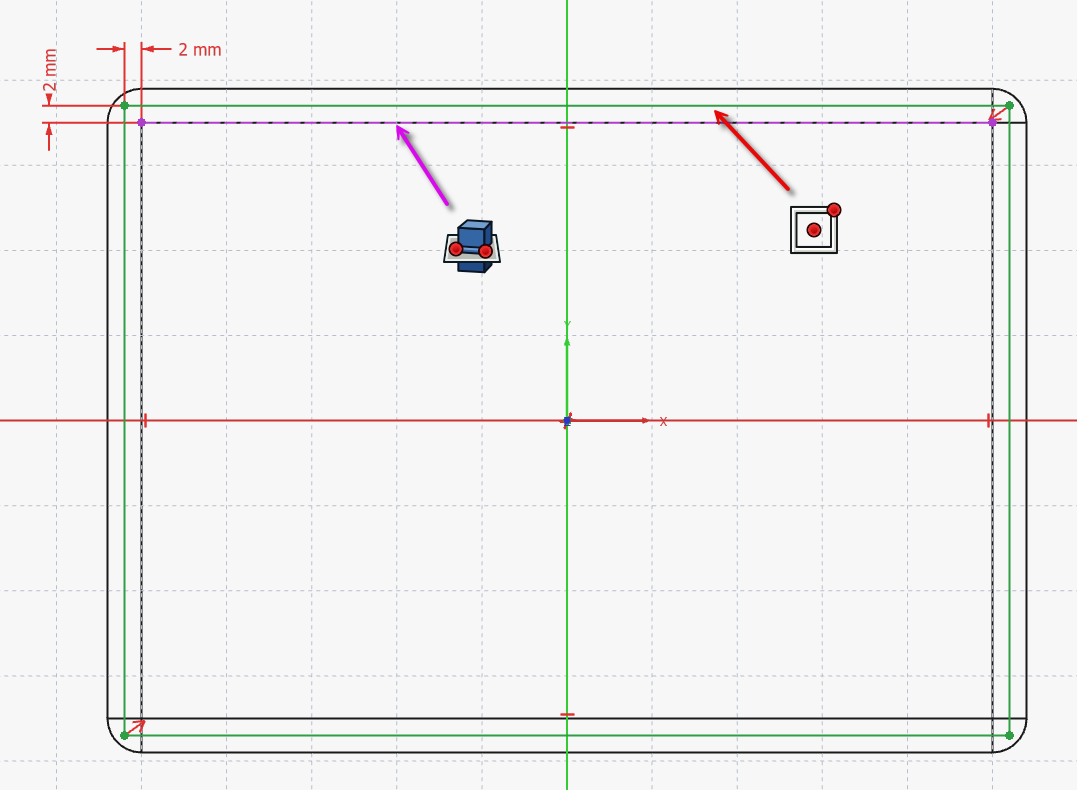

Esquisse pour l'épaulement

Truc & astuce - Aide⚓

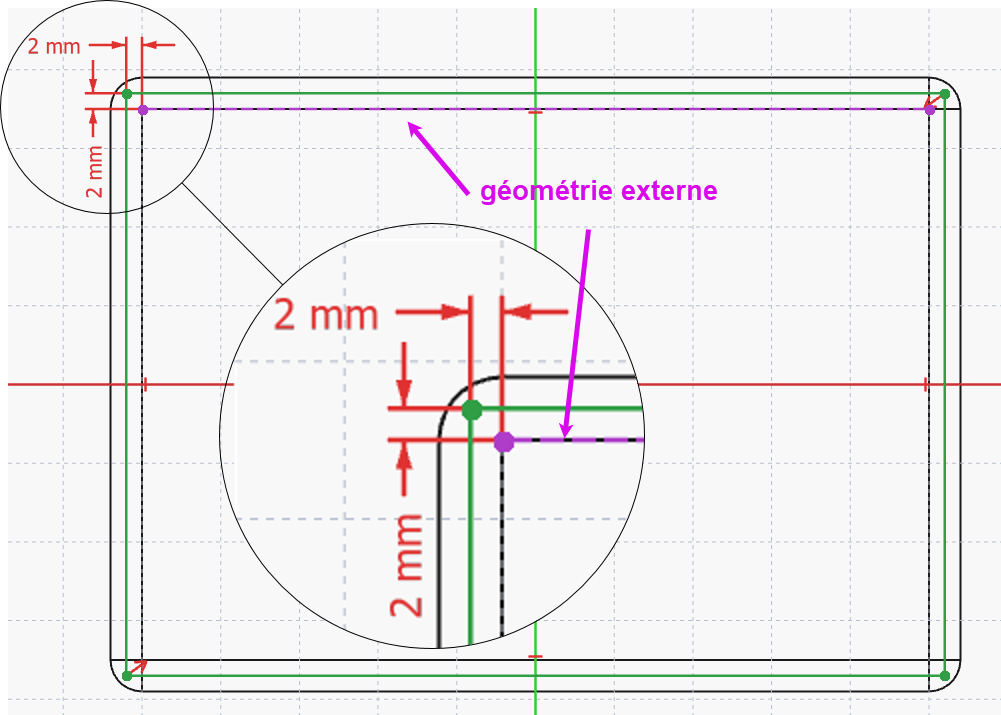

Utiliser une géométrie externe de construction^[1] par intersection pour positionner le rectangle de l'esquisse ;

Tâches à réaliser - Tâches à réaliser⚓

Créer une cavité de 2 mm :

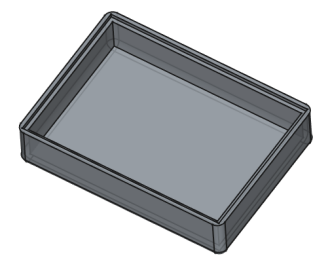

Création de l'épaulement à l'aide d'une cavité

Références

Géométrie externe de construction
Créée à l’aide de la commande géométrie externe d’intersection ou de projection : l’atelier Sketcher doit être en mode Géométrie de construction : ,
