Géométries externes

Dans le TP n°3-1 précédent , nous avons positionné les géométries contenues dans les différentes esquisses en nous référant directement aux axes liés au solide. Ce n'est pas toujours possible ou souhaitable, notamment s'il faut respecter certaines cotes fonctionnelles.

ObjectifsObjectifs⚓

  • Découvrir le concept de Géométrie externe ;

Attention La commande Géométrie externe disparait !⚓

FreeCAD 1.1 remplace la commande Géométrie externe W Sketcher Géométrie externe par deux commandes Géométrie externe d’intersection W Sketcher Intersection et Géométrie externe de projection W Sketcher Projection ;

ConceptGéométrie externe⚓

Dans une esquisse, une géométrie externe est une géométrie provenant d'un élément, sommet ou arête, situé en dehors de l'esquisse. On distingue :

  • les géométries créées par l'intersection entre les faces et/ou les arêtes appartenant à des objets extérieurs à l'esquisse avec le plan de l'esquisse à l’aide de la commande Sketcher Intersection W Sketcher Intersection ;

  • les géométries créées par la projection perpendiculaire des arêtes et/ou des sommets appartenant à des objets extérieurs à l'esquisse sur le plan de l'esquisse à l’aide de la commande Sketcher Projection W Sketcher Projection ;

Remarque

  • La couleur par défaut des géométries externes est la couleur magenta ;

  • La géométrie externe est créée en tant que géométrie réelle ou bien en tant que géométrie de construction en fonction de l'état du bouton de Géométrie Bascule géométries de construction / Bascule géométries de création de l’atelier Atelier Sketcher Sketcher ;

    État du bouton

    Nature de la géométrie externe créée

    Intersection

    Projection

    Bascule géométries de construction

    Géométrie réelle (ou de définition)
    Géométrie réelle (ou de définition)

    Sketcher Intersection

    Sketcher Projection

    Bascule géométries de création

    Géométrie de construction
    Géométrie de construction

    Sketcher Intersection construction

    Sketcher Projection Construction

  • Cet outil Bascule géométries de construction / Bascule géométries de création peut également être utilisé pour basculer une géométrie réelle vers une géométrie de construction ou inversement ;

Tâches à réaliserTâches à réaliser :⚓

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Télécharger le fichier tuto5.FCStd  sur votre ordinateur ;

  • Ouvrir ce document tuto5.FCStd dans FreeCAD ;

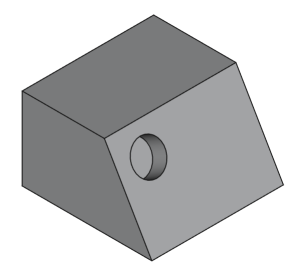

Vue 3D du modèle tuto03-1.FCStd

Le modèle contient :

  • une première esquisse  Sketch utilisée pour créer la protrusion ;

  • une seconde esquisse  Sketch001 utilisée pour créer la cavité ;

    Structure du modèle tuto03-1.FCStd

Pour le moment, la position du centre du cercle contenu dans  Sketch001 n'est pas contrainte.

RemarqueProblème à résoudre :⚓

Comment fixer les dimensions a et b pour contraindre la position du centre du cercle utilisé pour créer la cavité ?

  • a représente la distance du centre du cercle à l'arête supérieure de la face inclinée ;

  • b représente la distance de centre du cercle à l'arête de gauche de la face inclinée ;

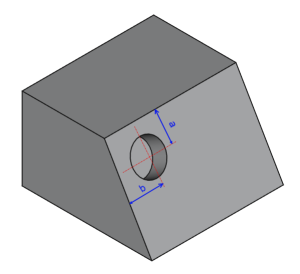

Dimensions à contraindre

Tâches à réaliserTâches à réaliser⚓

  • Modifier l'esquisse  Sketch001 et essayer de contraindre la position du centre du cercle à l'aide des dimensions a et b ? Conclusions ?

Truc & astuceVisualisation de l'esquisse⚓

Pour mieux visualiser l'esquisse dans l'espace, appuyer sur la touche 0 du pavé numérique pour basculer en vue isométrique (ou bien cliquer sur le bouton Vue isométrique) ;

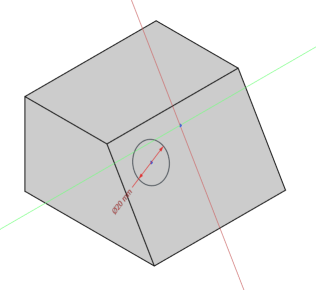

Vue isométrique de l'esquisse Sketch001

ComplémentRéponse⚓

  • Vous ne pouvez pas accrocher les arêtes pour définir les contraintes…

Tâches à réaliserTâches à réaliser⚓

  • Cliquer sur le bouton Activer la géométrie de construction Bascule géométries de construction pour basculer en mode Géométrie de construction dans l’atelier Sketcher Atelier Sketcher :

    • Noter la coloration en bleu des boutons de barre

  • Sélectionner la commande Sketcher Intersection Sketcher Intersection construction et sélectionner l’arête supérieure pour créer la géométrie externe ci-dessous ;

  • Utiliser l’extrémité de cette géométrie externe pour contraindre la position du cercle par rapport au point A ;

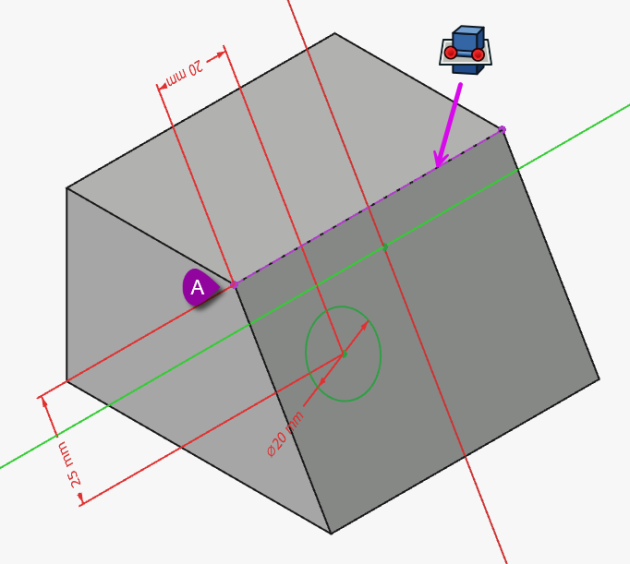

Utilisation d'une géométrie externe pour positionner le cercle
