Plans de référence
Objectifs - Objectifs⚓
Créer des plans de référence
W ;
Remarque -
Jusqu'à présent, pour créer de nouvelles esquisses, nous avons uniquement utilisé :
soit directement les plans associés XY, YZ, XZ au corps
soit des faces existantes du modèle en construction.
Si vous avez besoin de créer des esquisses en dehors de ces plans (ou faces existantes) ou si vous souhaitez modifier l’origine ou les axes de l’esquisse, vous pouvez, au choix :
- soit attacher l’esquisse à une face du modèle ou à l’un des plans associés puis appliquer un décalage d’attachement (Attachment offset) (translation et/ou rotation) par rapport à cette face ;
- soit créer un nouveau plan de référence à partir de la commande Plan de référence puis ancrer l’esquisse à ce plan de référence ;
Dans ce parcours, nous allons privilégier cette seconde méthode, moins directe mais a priori plus robuste et plus lisible ;
Concept - Plan de référence⚓
La commande Plan de référence crée un objet de référence (datum plane) :
un objet de référence peut être ancré à d'autres objets ;
il est utilisé pour ancrer d’autres objets, par exemple une esquisse ;
si la position ou l'orientation d'un objet de référence change, tous les objets qui lui sont ancrés suivront ;
Il peut être utilisé comme référence pour les esquisses ou toute autre géométrie de référence.
Truc & astuce - Comment créer un plan de référence ?⚓
Sélectionner un ou plusieurs objets : plan, ligne, sommet (vertex) ;
Cliquer sur le bouton déroulant
puis sélectionner la commande Plan de référence : FreeCAD crée un nouvel objet de référence ancré aux objets sélectionnés suivant selon une méthode d’attachement (Attachment mode) qui dépend du type d’objet(s) sélectionné(s) ;
Réglementaire - LCS du plan de référence⚓
Le plan de référence possède son propre repère local, appelé LCS (Local Coordinate System) : l’origine et l’orientation des axes du repère dépendent des objets sélectionnés pour créer le plan (ancrage) ;
Le plan est contenu dans le plan XY de son LCS ;
l’axe Z local est normal au plan (vers l’extérieur du plan) ;
Une fois le plan attaché, on peut modifier la position du LCS via :
Offset (décalage le long des axes X, Y, Z locaux),
Angle (rotation autour des axes locaux).
Ces paramètres permettent de repositionner le plan (et donc son LCS) sans changer la géométrie de référence.
Attention -
Dans l’atelier Part Design, dans un corps, si vous souhaitez créer une esquisse attachée à un plan de référence, ce plan de référence doit être créé à l’intérieur d’un corps : vérifier que ce corps est actif (en caractère gras) avant de créer le plan de référence ;
Tâches à réaliser - Travail préparatoire⚓
Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;
Télécharger le fichier tuto6.FCStd sur votre ordinateur ;
Ouvrir ce document
tuto6.FCStddans FreeCAD ;

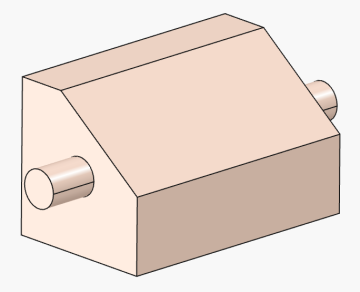

Vue 3D tutoplanreference
Ancrage : tangent à une face⚓
Tâches à réaliser - Travail à réaliser⚓
Construire un plan de référence parallèle au plan incliné distant de 20 mm et dont l’origine est placée sur le coin inférieur gauche du plan incliné ;

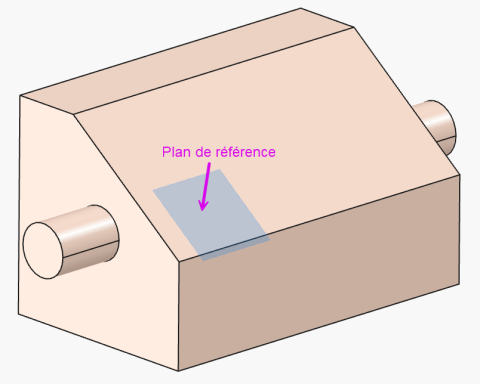

Plan parallèle à une face avec origine décalée
Truc & astuce - Aide⚓
Si nécessaire, activer le corps avant de créer le plan de référence ;
Sélectionner la face inclinée ;
Appuyer sur la touche
Ctrl(⌘sous
) et sélectionner le sommet (vertex) inférieur gauche du plan incliné ;Cliquer sur le bouton

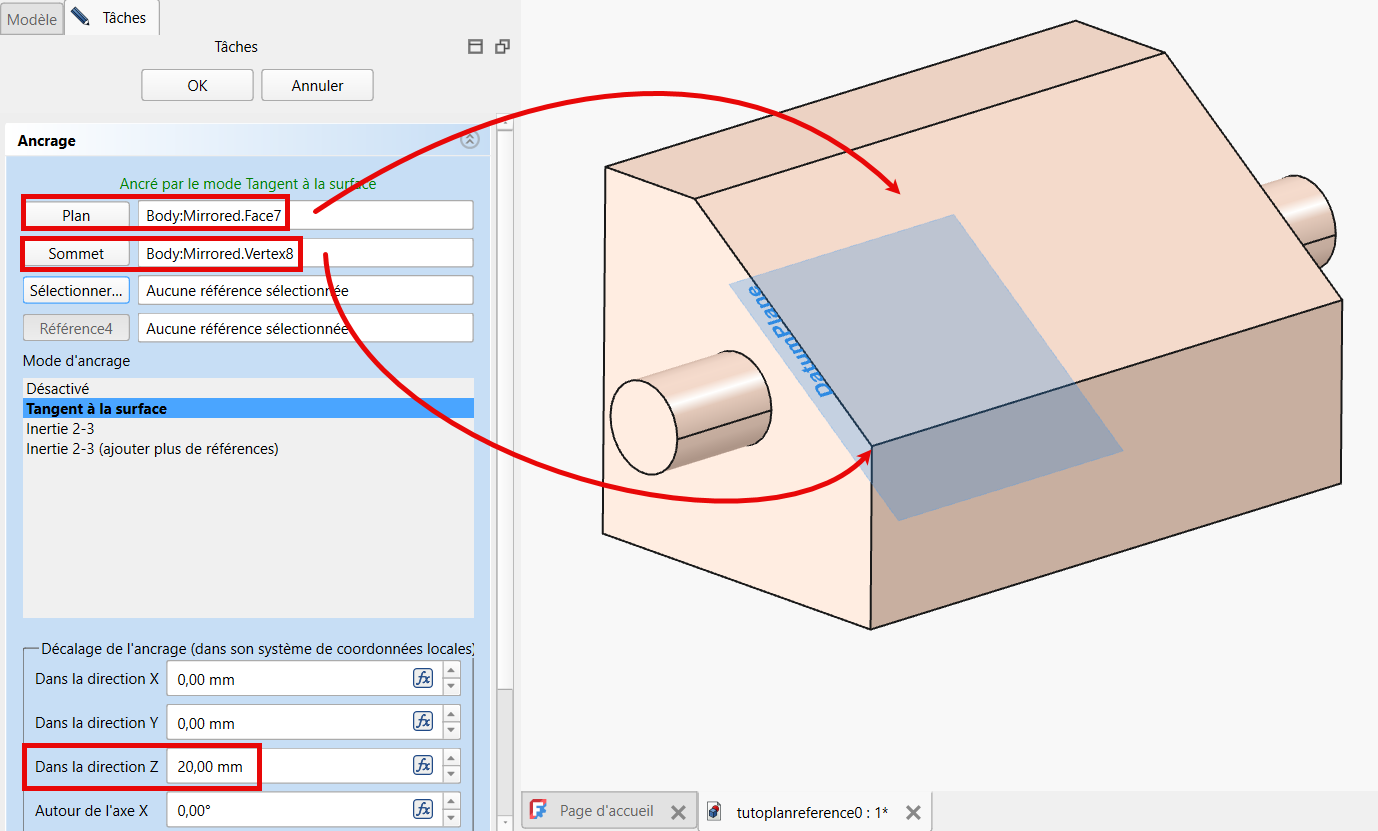

puis sélectionner la commande Plan de référence ;Saisir le décalage z :

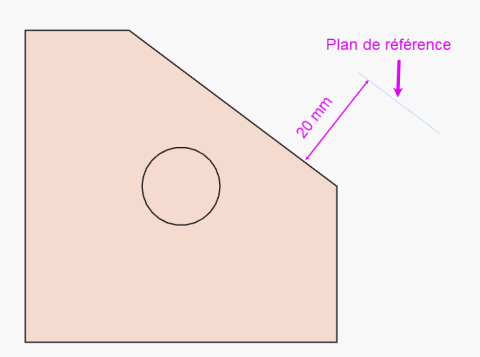

Plan de référence tangent à une face avec origine décalé
Remarque -

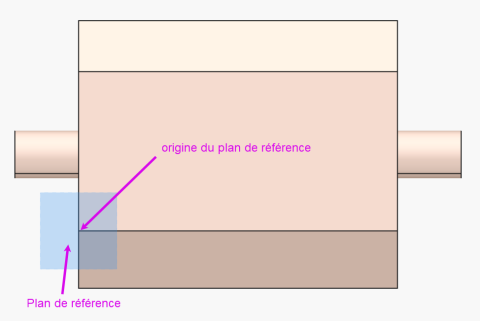

Si vous créez une nouvelle esquisse attachée à ce plan de référence, les axes X et Y seront alignés sur les cotés du plan incliné, l’origine décalée au point inférieur gauche du plan incliné :
Ancrage : inertie 2-3⚓
Tâches à réaliser - Travail à réaliser⚓
Reprendre le fichier
tuto6.FCStdinitial ;Construire un plan de référence perpendiculaire à une arête avec son origine au milieu de l’arête :
Plan de référence normal à une arête
Truc & astuce - Aide⚓
Sélectionner l’arête ;
Cliquer sur la commande Plan de référence

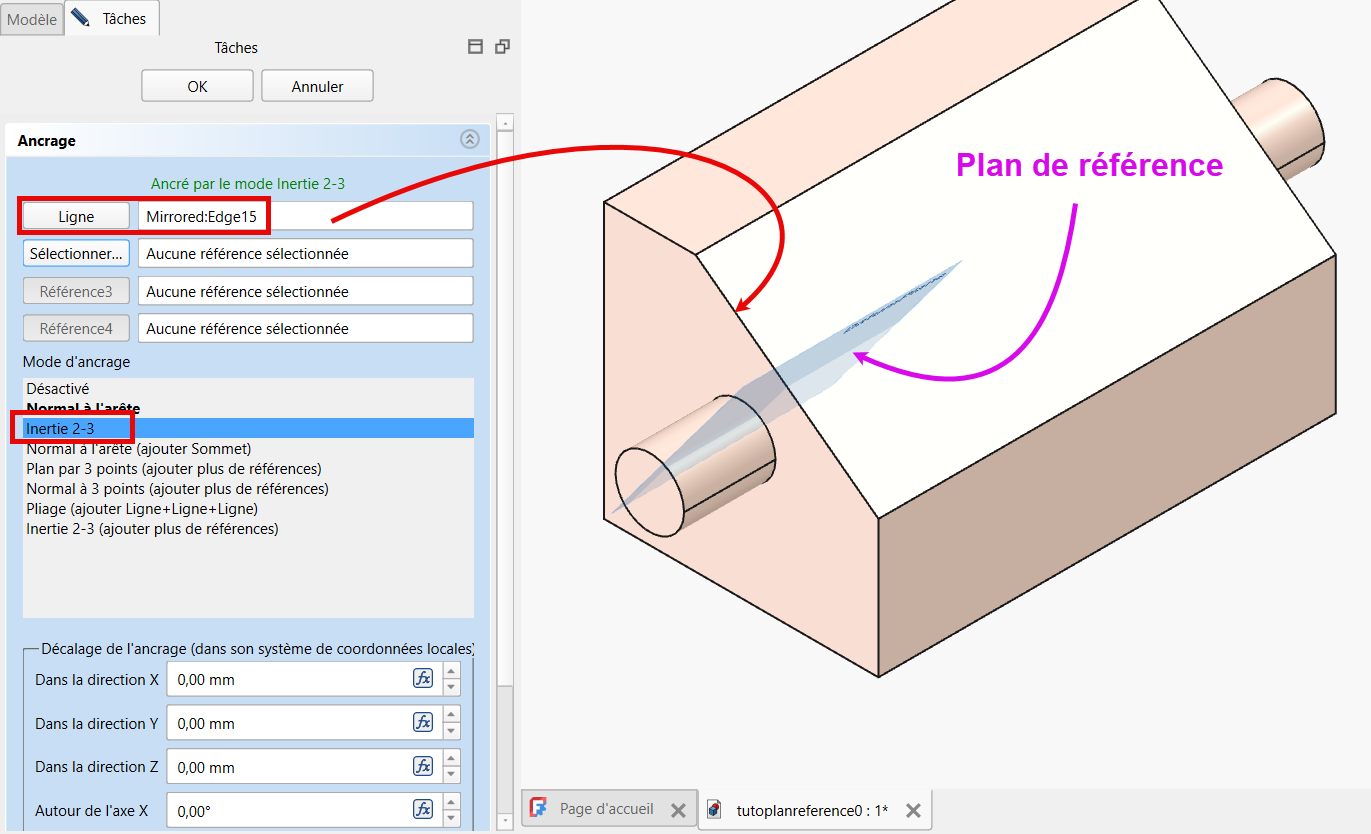

;Saisir le mode d’accrochage
Inertie 2-3:

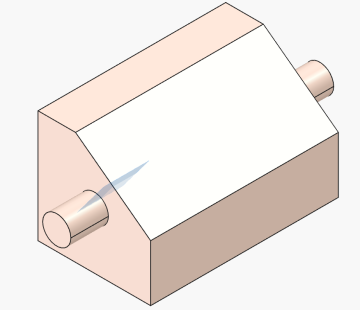

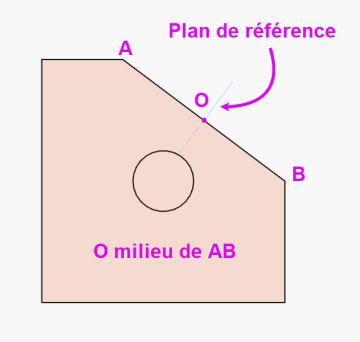

Plan de référence perpendiculaire à une arête, origine au milieu de l’arête
Remarque -

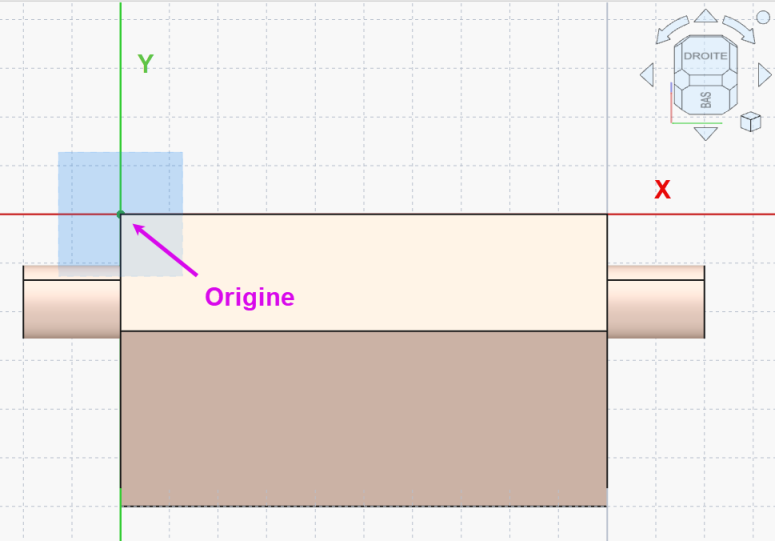

Si vous créez une nouvelle esquisse attachée à ce plan de référence, les axes X et Y seront dans le plan perpendiculaire à l’arête, l’origine au milieu de l’arête :
Ancrage : tangent à un cylindre⚓
Tâches à réaliser - Travail à réaliser⚓
Reprendre le fichier
tuto6.FCStdinitial ;Construire un plan de référence tangent à un cylindre :

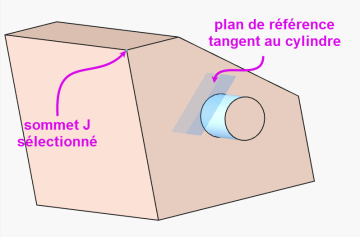

Plan de référence tangent à un cylindre
Remarque -

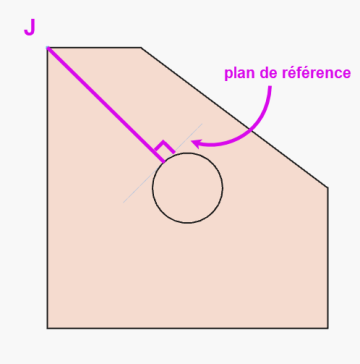

Il existe une infinité de plans tangents au cylindre : le point J permet de sélectionner le plan tangent dont la perpendiculaire passe par le point J.
Truc & astuce - Aide⚓
Sélectionner la face cylindrique, appuyer sur la touche

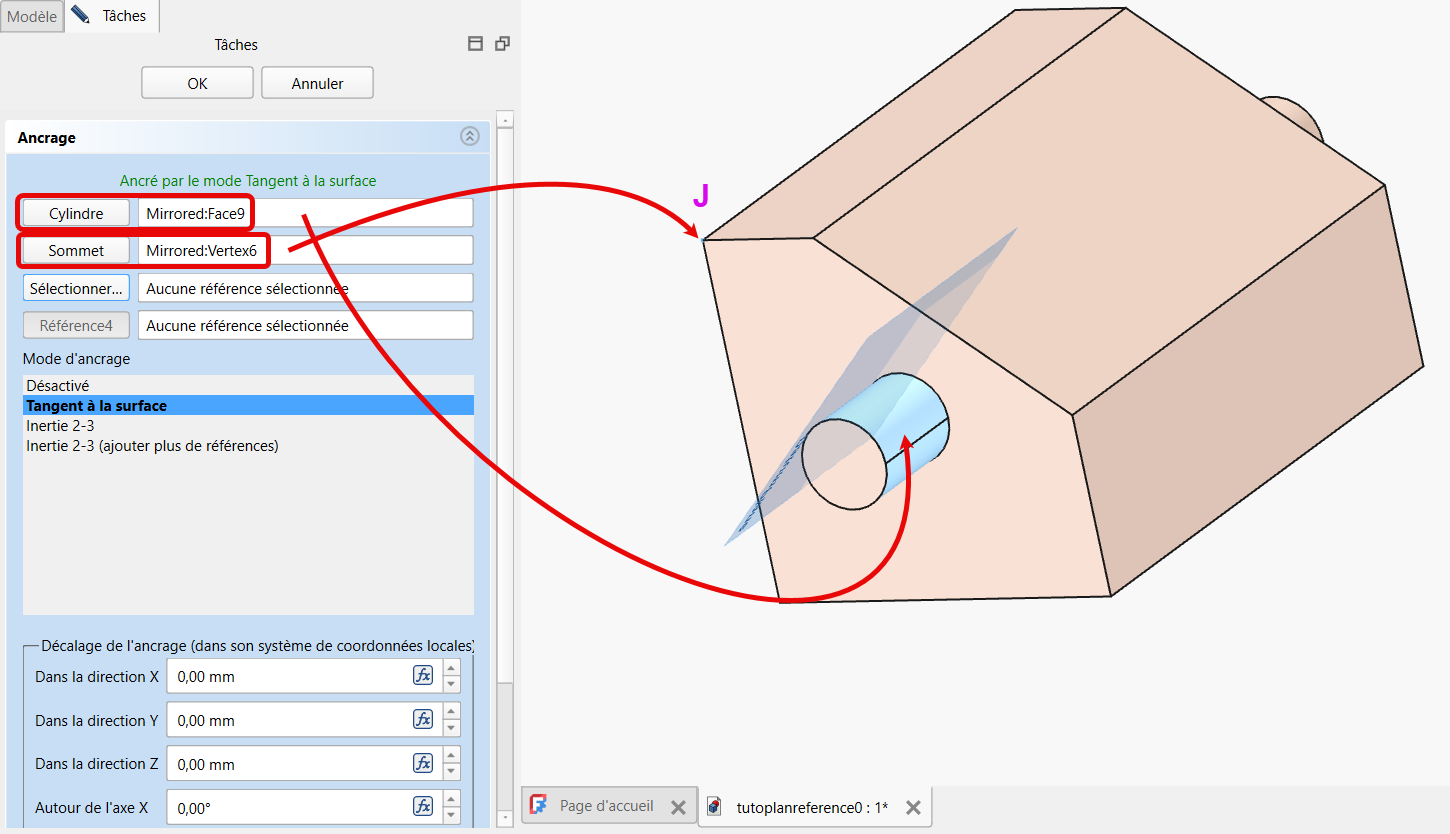

CTRL(⌘sous) et sélectionner le sommet JCliquer sur la commande Plan de référence
;
Remarque -

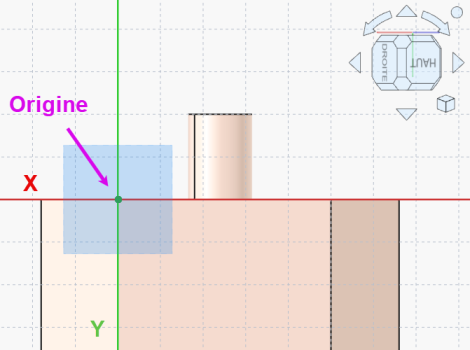

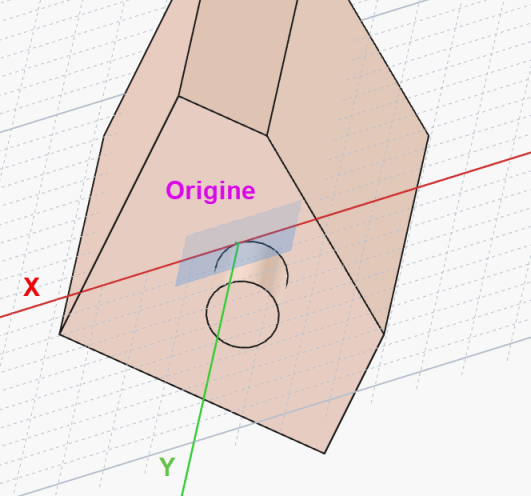

Si vous créez une nouvelle esquisse attachée à ce plan de référence, les axes X et Y seront dans le plan tangent au cylindre :
Ancrage : concentrique⚓
Tâches à réaliser - Travail à réaliser⚓
Reprendre le fichier

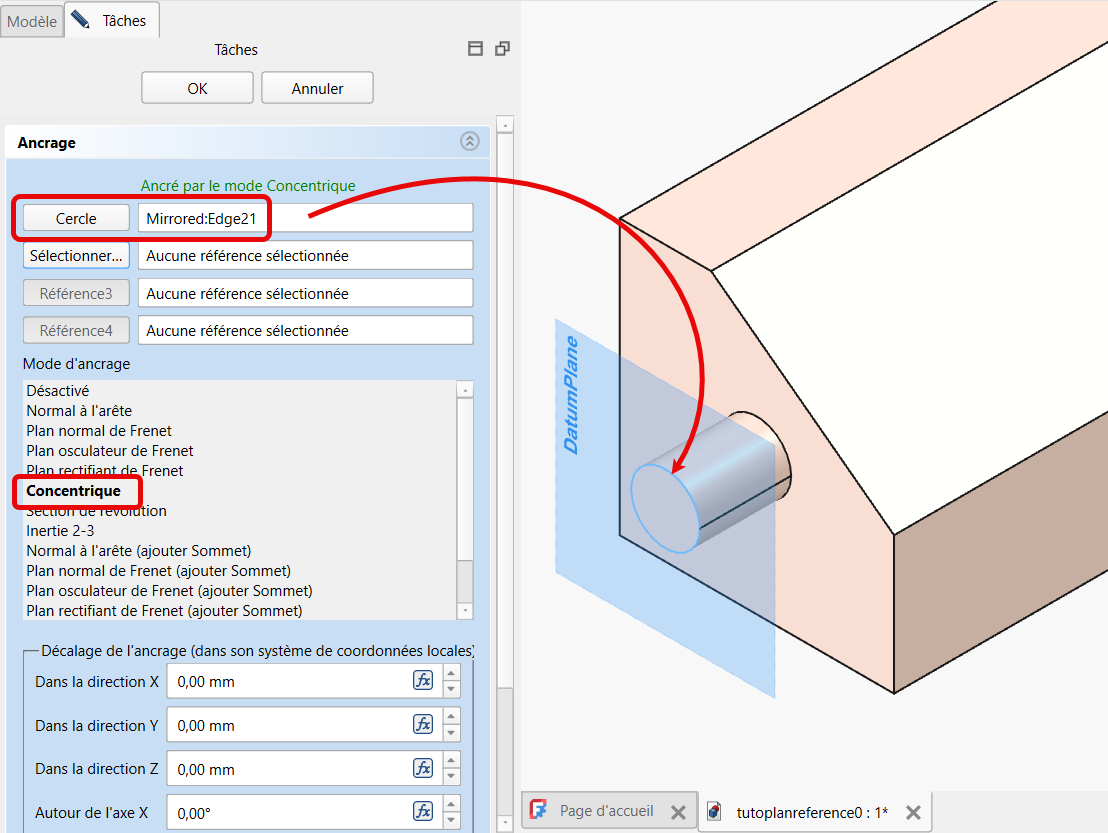

tuto6.FCStdinitial ;Construire un plan de référence médian au cylindre avec son origine centrée sur son extrémité :

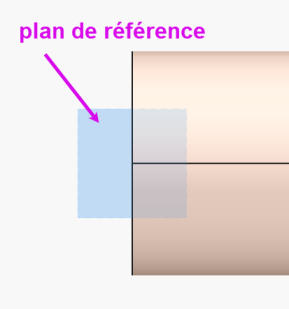

Ancrage concentrique
Truc & astuce -

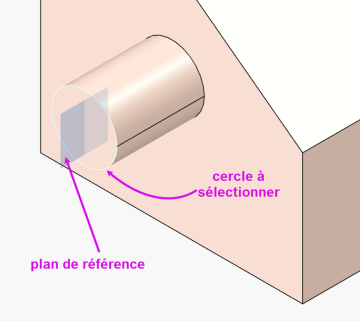

Sélection le cercle extérieur à l’extrémité du cylindre ;
Cliquer sur la commande Plan de référence
;

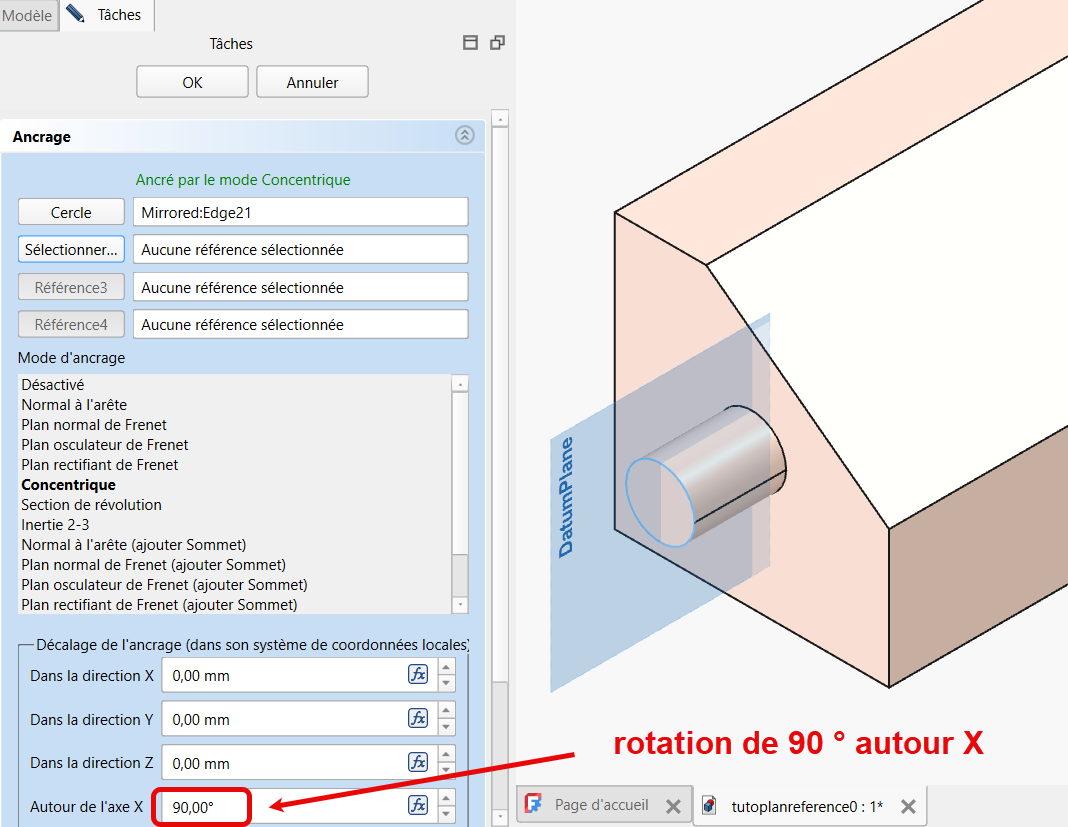

Ancrage : concentrique Appliquer une rotation du plan de référence de 90 ° autour de l’axe X ;
Remarque -

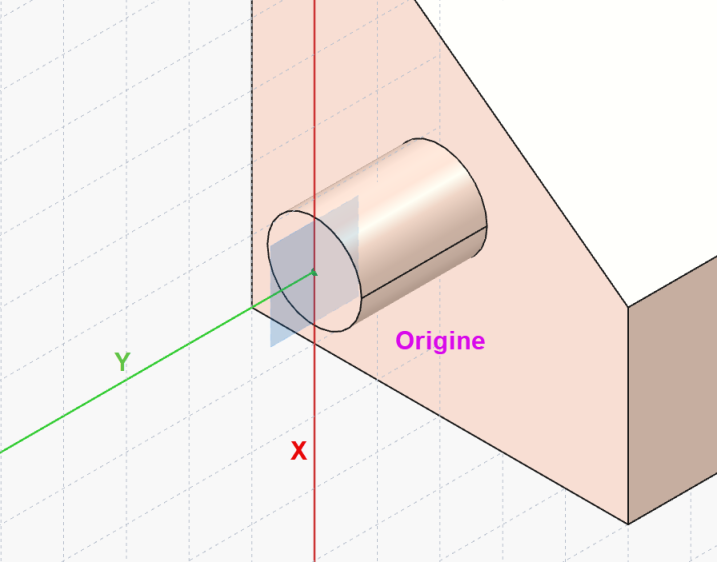

Si vous créez une nouvelle esquisse attachée à ce plan de référence, les axes X et Y seront dans le plan médian au cylindre, l’origine au centre du cercle :
