Partie supérieure

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner la face supérieure de la sous-forme liée et ajouter une nouvelle esquisse Créer un esquisse ;

    Face à sélectionner pour créer la nouvelle esquisse

  • Créer l’esquisse ci-dessous à l’aide de géométries externes réelles[1] par intersection Sketcher Intersection ;

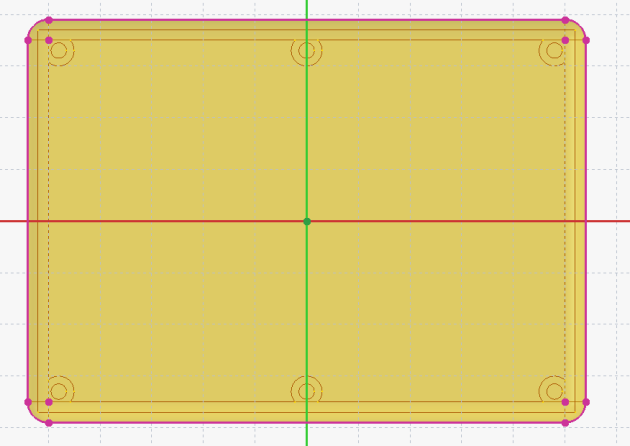

    Esquisse de la partie supérieure du couvercle

  • Créer une protrusion Protrusion de 3 mn correspondant à la partie supérieure du couvercle :

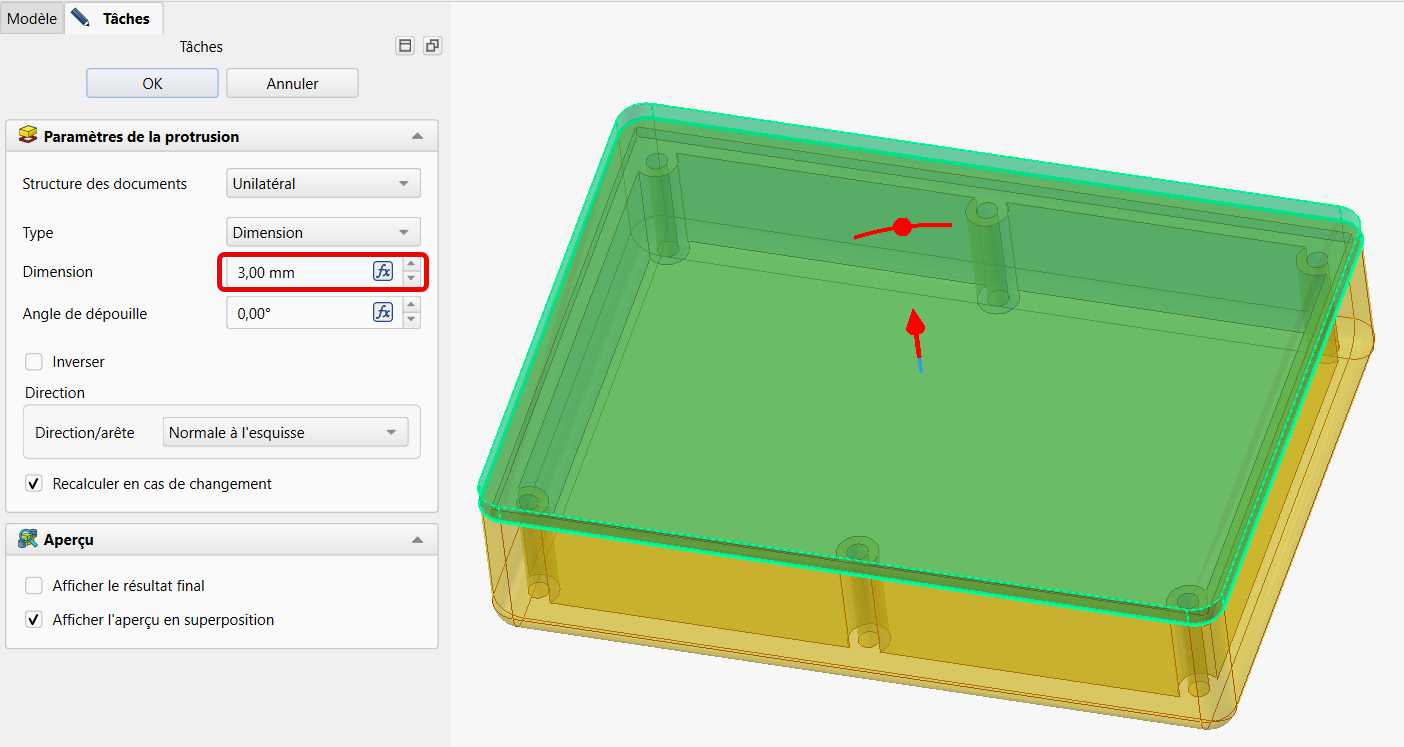

    Protrusion de la partie supérieure du couvercle

Truc & astuceAide pour la construction de l’esquisse⚓

  • Vérifier que vous êtes en Mode géométrie réelle Bascule géométries de construction (boutons de géométrie colorés en blanc) ;

  • Sélectionner la commande Géométrie externe d’intersection Sketcher Intersection ;

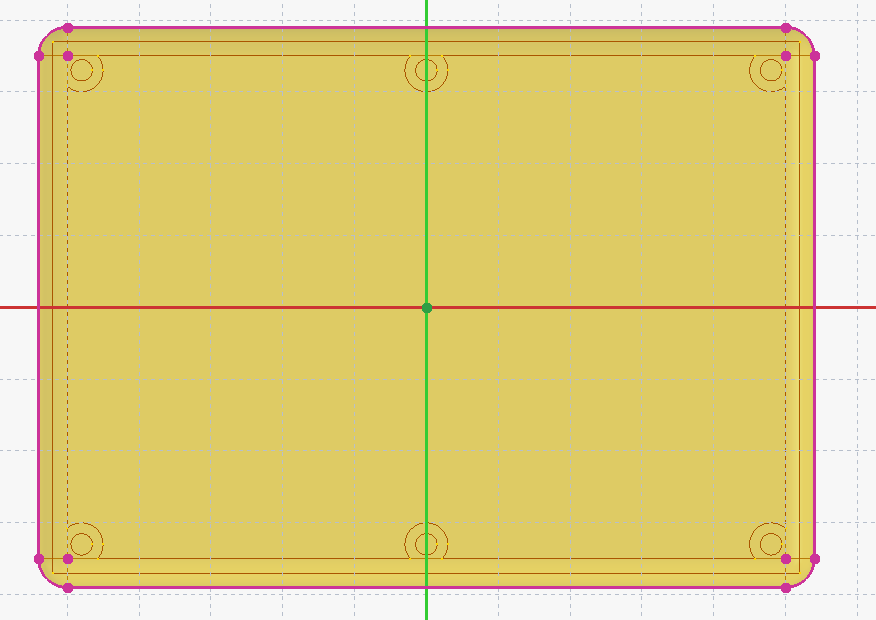

  • Cliquer sur les 4 cotés et les 4 coins du contour extérieur de l’objet Binder pour construire l’esquisse ;
