Partie inférieure

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner la face inférieure de la protrusion créée précédemment et ajouter une nouvelle esquisse Créer un esquisse ;

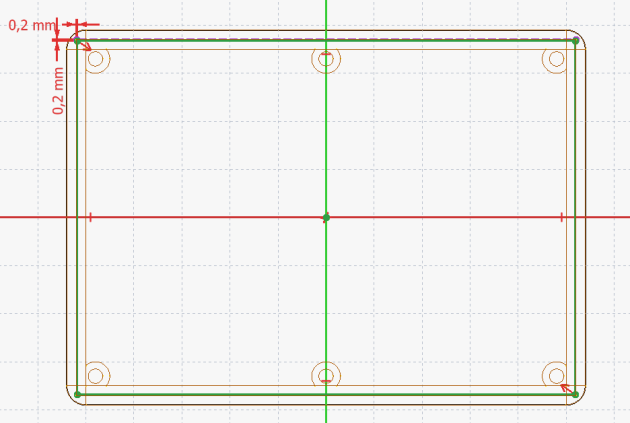

  • Créer l'esquisse ci-dessous constituée d'un rectangle centré Sketcher Rectangle centré sur l’origine ;

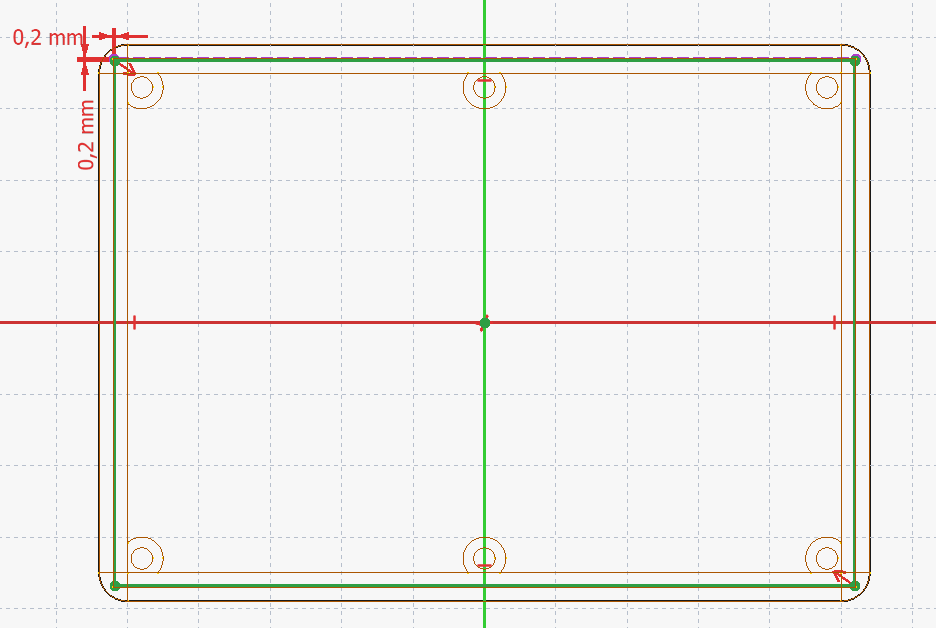

    Esquisse de la partie inférieure du couvercle

Truc & astuceAide⚓

  • Réafficher l’objet Binder PartDesign Sous forme liée si nécessaire ;

  • Basculer en affichage filaire Style de présentation filaire

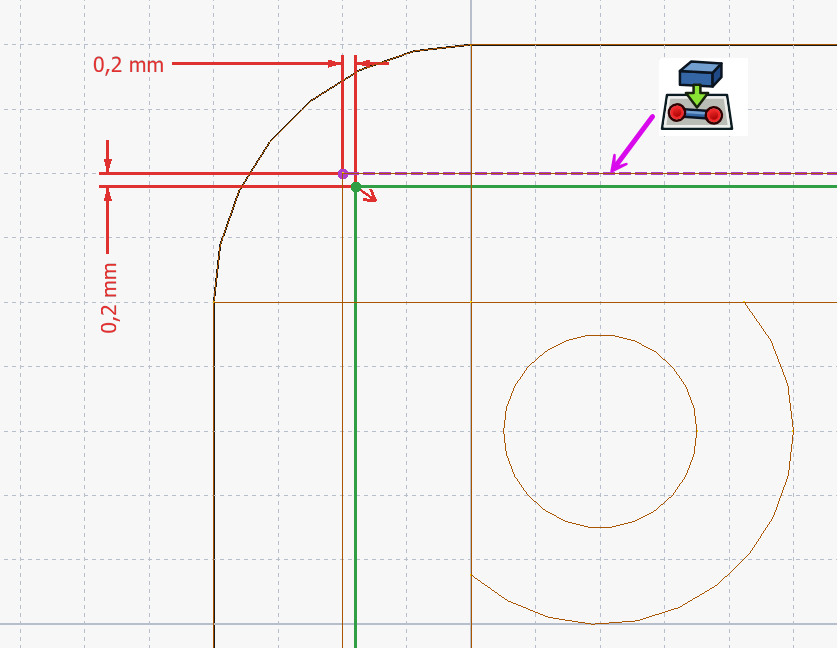

  • Créer une géométrie externe de construction[1] par projection Sketcher Projection Construction pour créer les deux contraintes de 0,2 mm correspondant au jeu prévu pour l'emboitement de la partie basse du couvercle dans le fond de la boite ;

Tâches à réaliserTâches à réaliser⚓

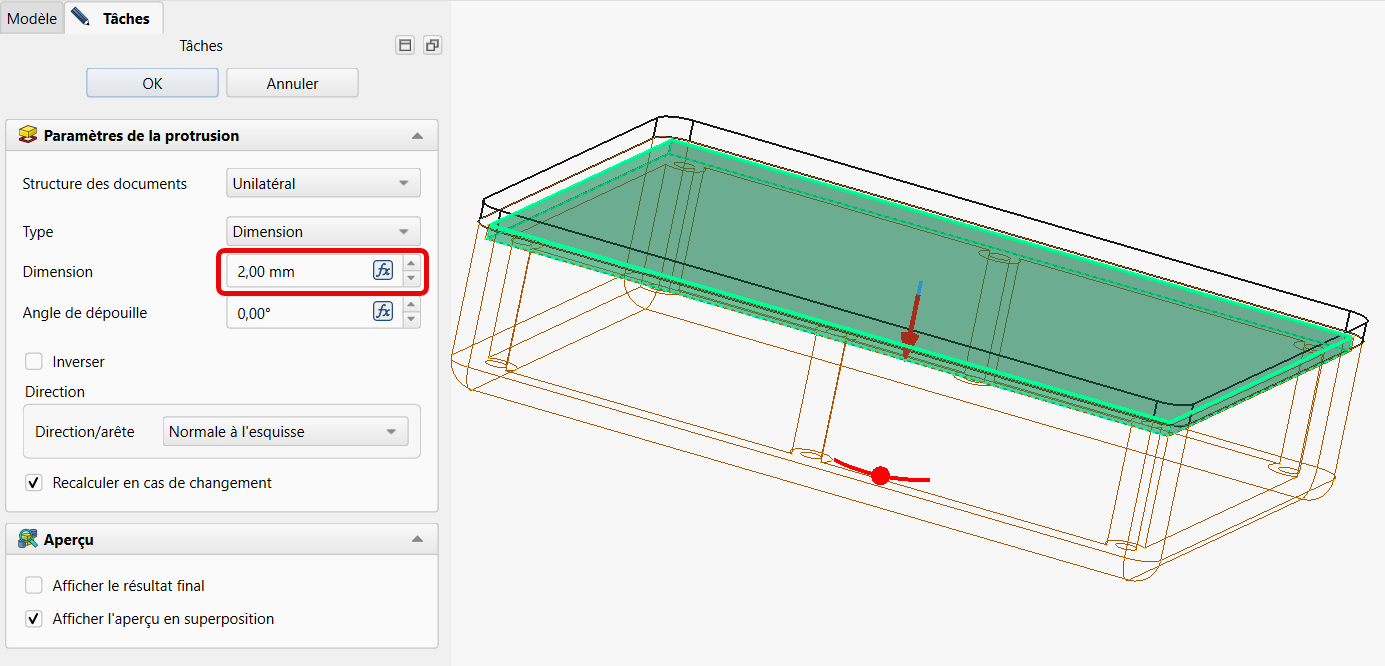

  • Créer une protrusion Protrusion de 2 mn correspondant à la partie inférieure du couvercle qui s'emboîte ;

Protrusion de la partie inférieure du couvercle

  • Revenir en affichage Filaire Ombré Style de présentation filaire ombré ( V puis 7 du clavier alphanumérique) ;
