Création de la paroi verticale

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner la face supérieure de la protrusion et créer l'esquisse Créer un esquisse ci-dessous ;

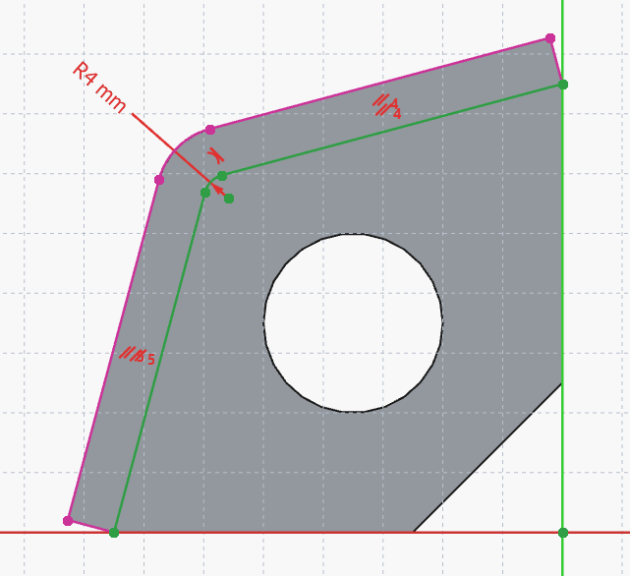

    2ème esquisse

Truc & astuceAide⚓

  • Vérifier que vous êtes en mode géométrie réelle (boutons des géométries colorés en blanc) ;

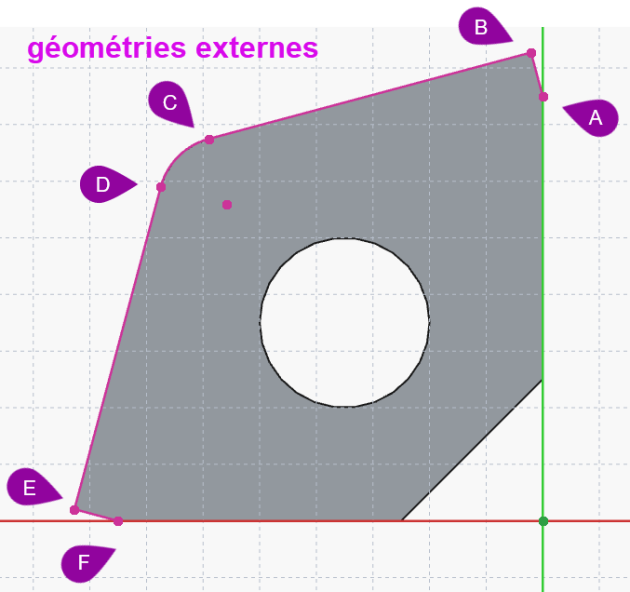

Géométries externes pour le 2nde esquisse

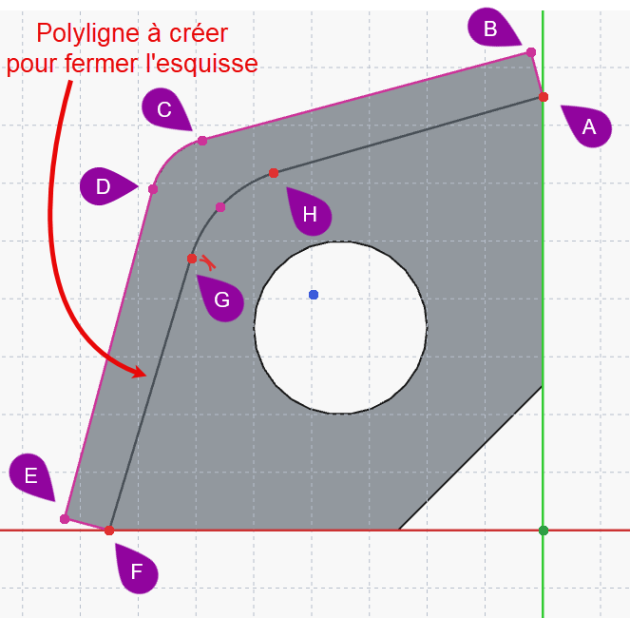

  • Créer la polyligne Créer une polyligne FGHA afin de créer un contour fermé en utilisant les contraintes automatiques suivantes :

    Tableau des contraintes automatiques à exploiter

    Géométries

    Points

    Contraintes automatiques

    Polyligne Créer une polyligne

    F

    Contrainte de coïncidence Point sur Point avec le point F de la géométrie externe

    G

    Aucune contrainte

    H

    Appuyer 3 fois sur M pour créer un arc tangent au segment précédent ;

    A

    Appuyer 2 fois sur M pour revenir au mode par défaut ;

    Contrainte de coïncidence Point sur Point avec le point A de la géométrie externe

  • Utiliser la contrainte Sketcher Contrainte parallèle respectivement entre les segments [AH] et [BC] et entre les segments [DE]&[FG] ;

  • Utiliser la contrainte Contrainte d'égalité entre les segments [FG] et [HA]

  • Utiliser la contrainte Contrainte de tangente entre le segment [HA] et l'arc [GH] ;

  • Fixer le rayon Contrainte de rayon de l'arc [GH] à 4 mm ;

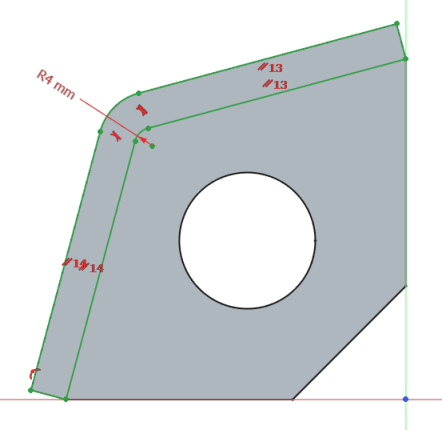

    Esquisse n°2

Tâches à réaliserTâches à réaliser - suite⚓

  • Créer une protrusion Protrusion de 40 mm ;
