1er trou dans la paroi verticale [Parcours guidé FreeCAD 1.1]

1er trou dans la paroi verticale

Basculer en vue isométrique ( 0) pour mieux visualiser la position du cercle ;

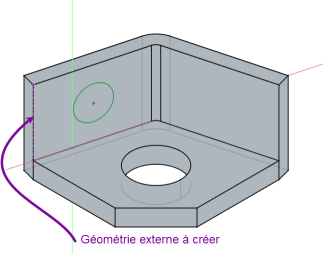

Basculer en mode Géométrie de construction et créer la géométrie externe de construction^[1] ci-dessous à l'aide de la commande ;

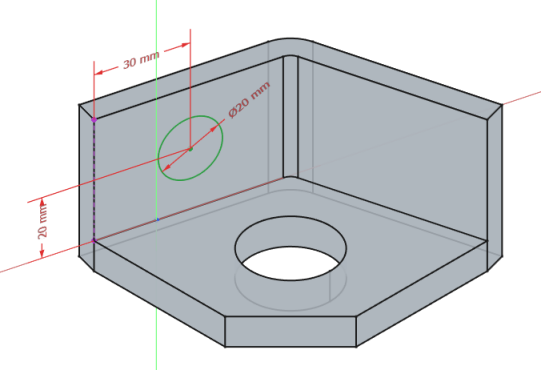

Revenir en mode géométrie de définition^[2] et créer le cercle centré , contraindre le diamètre et la position de son centre à l'aide la géométrie externe ;

Géométrie externe de construction
Créée à l’aide de la commande géométrie externe d’intersection ou de projection : l’atelier Sketcher doit être en mode Géométrie de construction : ,
Géométrie réelle
Géométrie de définition
Créée à l’aide des commandes de la barre d’outils : .
- Ces géométries sont visibles en dehors de l’atelier Sketcher ;
- Elles sont utilisées par les fonctions paramétriques 3D (protrusion, révolution, cavité…) pour « créer / supprimer de la matière » ;
