2nde esquisse

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner la face supérieure de la protrusion et créer une nouvelle esquisse Créer un esquisse ;

    Sélection de la face pour la 2nde esquisse

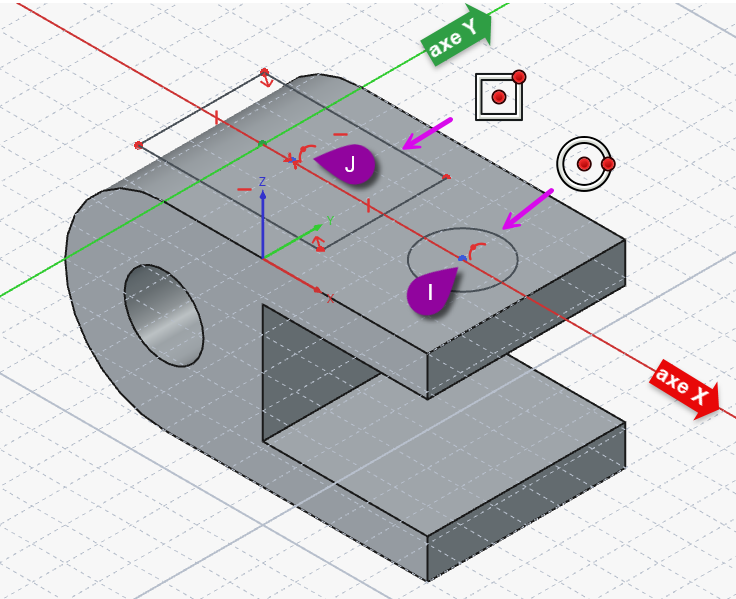

  • Créer l'esquisse ci-dessous constituée d'un cercle centré Créer un cercle et d'un rectangle centré Sketcher Rectangle centré en exploitant les contraintes automatiques du tableau ci-dessous :

  • Saisir les dimensions du cercle et du rectangle ;

Truc & astuceAide :⚓

  • Appuyer sur la touche 0 du pavé numérique pour basculer en vue isométrique Vue isométrique ;

Tableau des contraintes automatiques

Géométries

Points

Contraintes automatiques

Cercle centré

Centre I

Contrainte de coïncidence Point sur Objet sur l'axe X

Rectangle centré

Centre J

Contrainte de coïncidence Point sur Objet sur l'axe X

Tâches à réaliserTâches à réaliser (suite)⚓

  • Basculer en mode Géométrie de construction à l’aide du bouton Bascule géométries de construction ;

  • Sélectionner la commande Sketcher Intersection Sketcher Intersection construction et sélectionner l’arête ci-dessous pour créer la géométrie externe de construction[1] [AB] ;

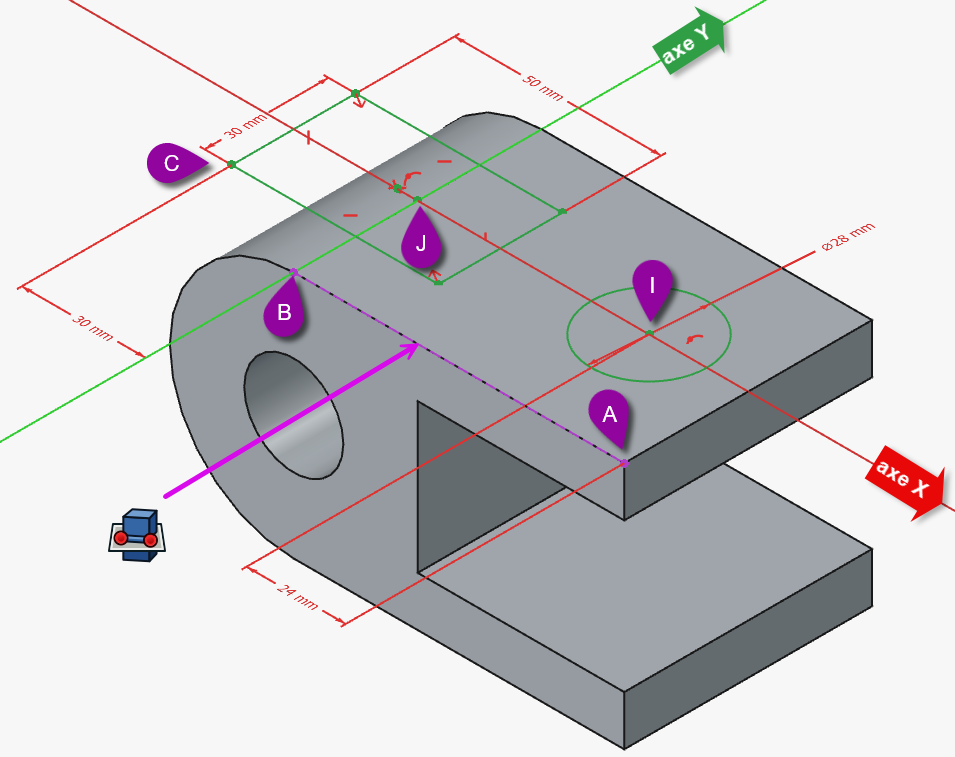

2ème esquisse avec le centre du cercle et du rectangle contraints

  • Contraindre la position du centre du cercle et du rectangle ;

  • Vérifier que l'esquisse est entièrement contrainte et quitter l'atelier Sketcher Atelier Sketcher ;

Truc & astuceAide :⚓

  • Pour positionner le cercle sur l'axe X, sélectionner les points I et A ;

  • Pour positionner le bord du rectangle, sélectionner les sommets B et C ;

Tâches à réaliserTâches à réaliser (suite)⚓

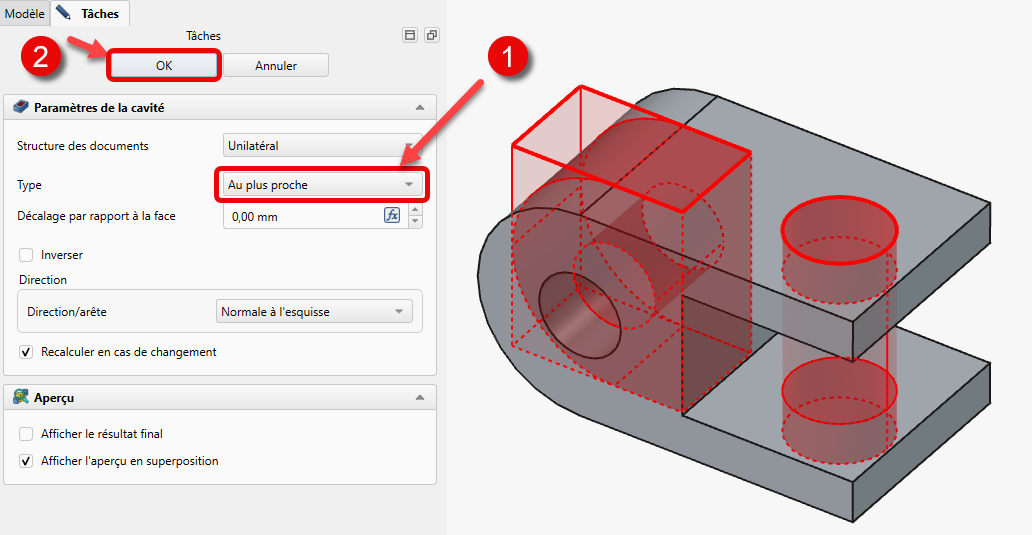

  • Sélectionner l'esquisse et créer une cavité PartDesign Cavité de type le plus proche;

    Création de la 2nde cavité

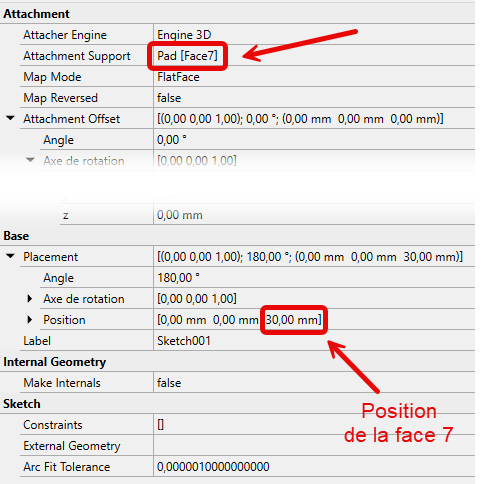

Remarque« Attachment » de l’esquisse⚓

En choisissant la face supérieur du pad pour créer l’esquisse, FreeCAD a attaché l’esquisse à cette face : Face 7 de Pad ;

Attachment de l’esquisse

Ce plan est parallèle au plan XY du corps. Pour créer cette esquisse, nous aurions pu choisir le plan XY associé au corps, créer l’esquisse puis appliquer un décalage d’attachement « Attachment offset » de 30 mm sur l’axe Z.

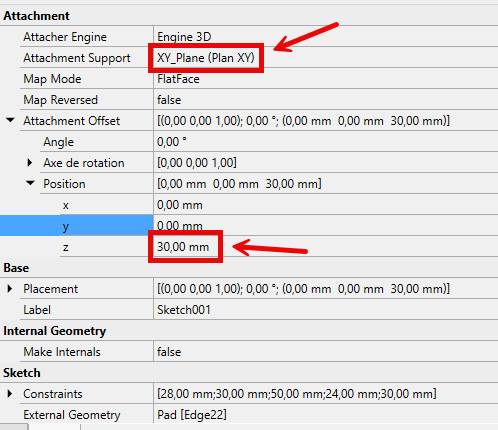

ConceptAttachment Offset d’esquisse⚓

Décalage d’attachement de l’esquisse

L’Attachment Offset (ou décalage d’attache) d’une esquisse dans l’atelier PartDesign correspond à un décalage et/ou une rotation supplémentaires appliqués par rapport au plan ou à la face sur laquelle l’esquisse est attachée.

Quand une esquisse est créée dans l’atelier PartDesign, elle est attachée, ancrée :

  • soit à un plan standard (XY, XZ, YZ),

  • soit à une face d’un solide,

  • soit à un plan de référence (Datum plane).

L’esquisse est alors ancrée à ce support via un système de coordonnées appelé Attachment.

L’Attachment Offset permet d’appliquer un décalage local (translation + rotation) par rapport à la position d’attache d’origine.

Il contient 6 valeurs :

Translation (en mm)

Position X

Position Y

Position Z

Décale l’esquisse le long des axes locaux de son plan d’attache.

Rotation (en degrés)

Axis X

Axis Y

Axis Z

Fait pivoter l’esquisse autour d’un axe local défini.
